产品介绍

DWA系列线性导轨，为四列式单圆弧牙型接触线性导轨，同时整合最佳化结构设计之超重负荷精密线性导轨，相较于其他之线性导轨提升了负荷与刚性能力，具备四方向等负载特色及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，我们四列式超重负荷线性导轨，即为基于此理念开发之产品。

DWA系列特点

(1)自动调心能力

来自圆孤沟槽的DF(45°-45°组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线性轨滑块内部吸收，产生自动调心能力的效果而得到高精度稳定的平滑运动。

(2)具有互换性

由于对生产制造精度严格管控，线性滑轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购滑轨或滑块，亦可分开储存滑轨及滑块，以减少储存空间。

(3)所有方向皆具有高刚性

运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷，在必要时更可施加预压以提高刚性。

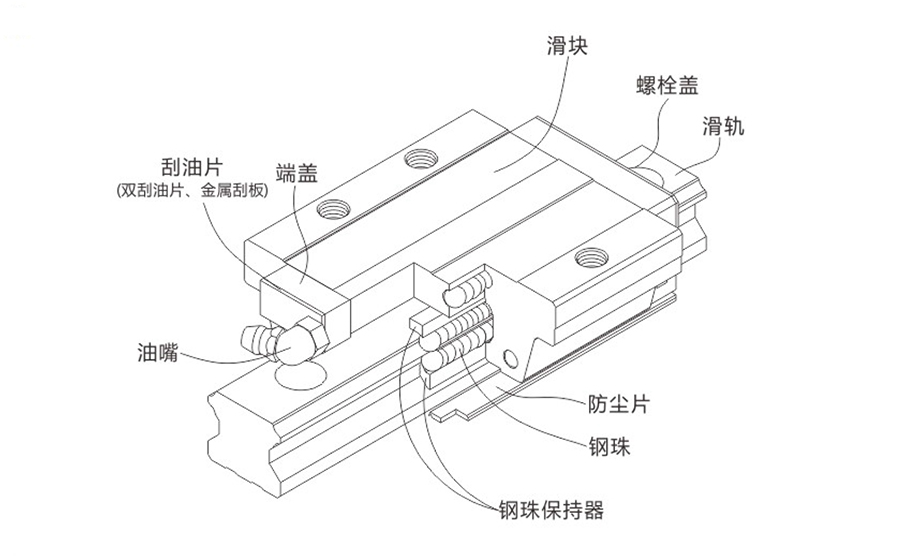

DWA本体结构

滚动循环系统:

滑块、滑轨、端盖、钢珠、钢珠保持器

润滑系统:

油嘴、油管接头

防尘系统:

刮油片、底面尘封防尘片、导轨螺栓盖、金属刮板

产品规格说明

DWA系列分为非互换性及互换性型两种线性导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于我们在制造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。线性滑轨的产品规格型号主要标明线性导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
